MOS功率管無螺化方案：導熱雙面膠

導熱雙面膠X-65-1511和傳統的螺釘+導熱絕緣膜安裝方式的對比：

1、超強的粘接固定性能，可以完全實現MOS功率管無螺絲安裝工藝;

2、提升電源功率密度;

3、導熱性能優異，耐高壓;

4、綜合成本低于螺釘安裝工藝：散熱器不需要打孔、攻絲、簡化工藝;

5、避免功率管應力損傷、絕緣膜擊穿、陶瓷基片破裂等問題，實現自動化無人裝配;

產品特性

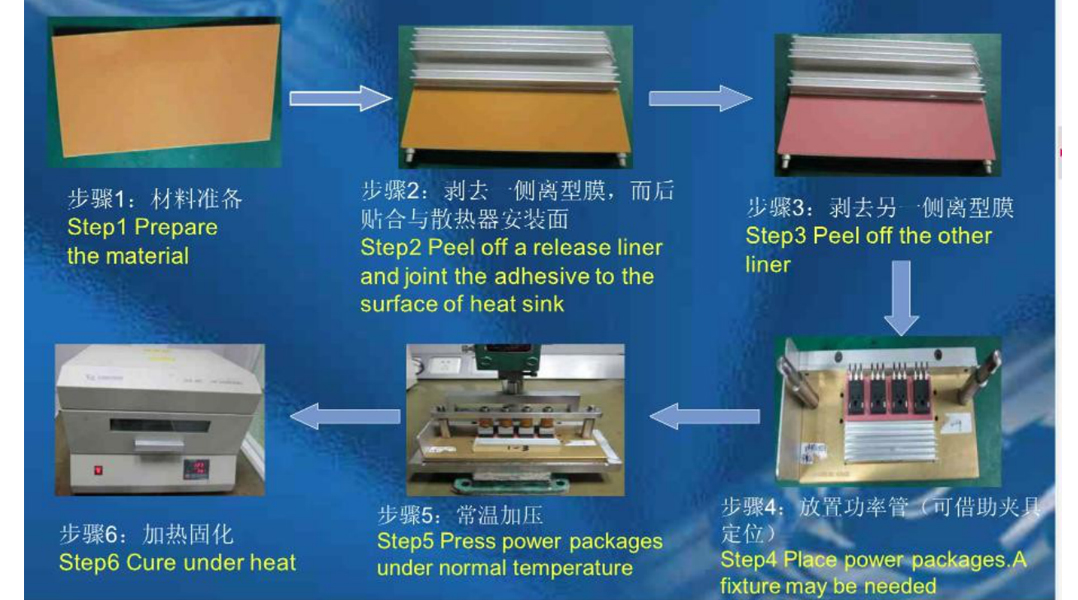

X-65-1511應用工藝介紹

測試方法：

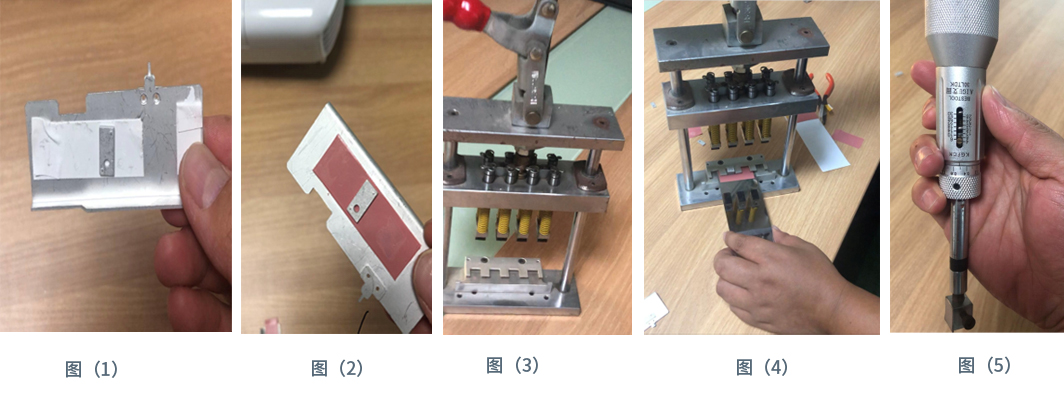

1、將導熱雙面膠帶撕開離型膜，貼在AL質散熱器上，再將MOS管按壓粘在導熱雙面膠帶上；

2、將以上完成的工件，放進50psi（20kg）壓力的夾具，進行預壓15~30秒，如圖（3-4）

3、預壓完成后，釋放壓力，從夾具取出工件，放進190℃烤箱，烘烤15~20min；

4、烘烤后，放置常溫狀態下，進行各種性能測試（如，粘著力測試）如，圖（5）

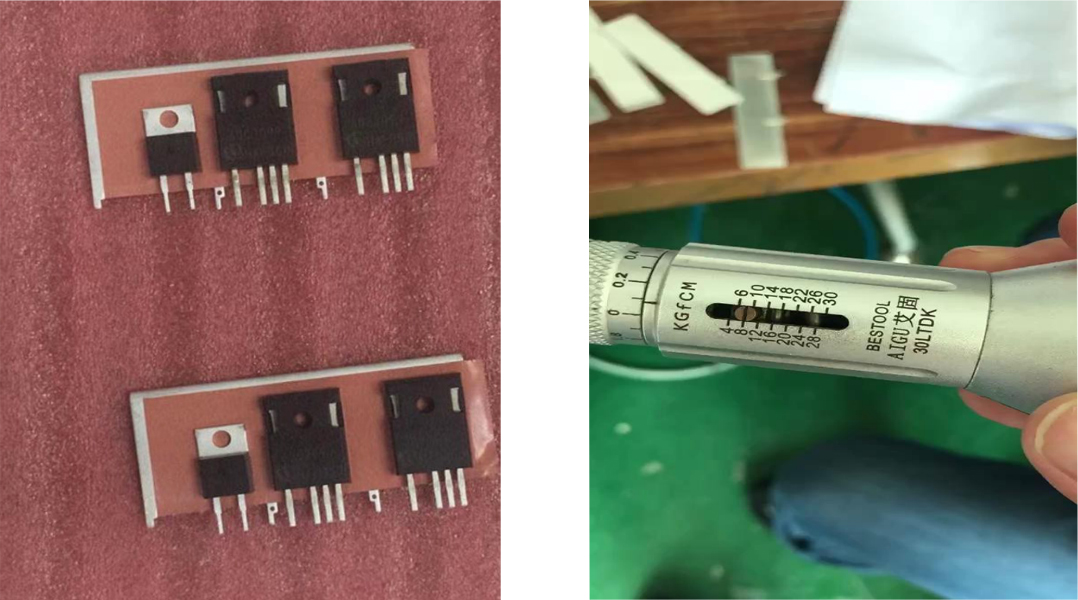

測試結果：

TO220：粘接扭力＞10KG；

 TO247：粘接扭力＞15KG；
